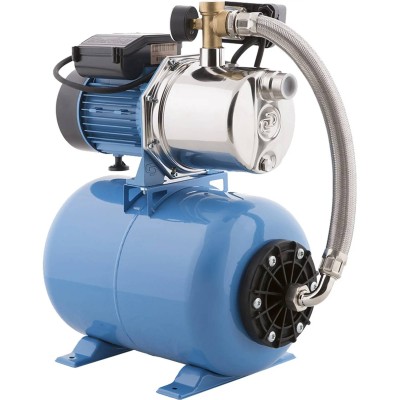

Насос-автомат Джилекс Джамбо 70/50 Н-24
- Производитель:
- Модель:1152016
- 0
- Артикул:4722
- Бренд:ДЖИЛЕКС
- Вариант размещения:Горизонтальное
- Вес товара (нетто):16 кг
- Вес товара с упаковкой (брутто):16.76 кг
- Вид управления:Полная автоматика Защита и безопасность
- Встроенный частотный преобразователь:Нет Дополнительные
- Высота товара:58 см
- Высота упаковки товара:59 см
- Гарантийный документ:Гарантийный талон Производительность
- Гарантийный срок:3 года
- Глубина товара:28 смВес и габариты упаковки
- Защита от перегрева:Нет
- Защита от протечек:Нет
- Защита от сухого ходаЗадача защиты заключается в том, чтобы выключить насос в тот момент, когда ему нечего качать.:Нет
- Клапан обратного потока:Нет
- Макс. потребляемая мощность, Вт:1100 Вт
- Макс. производительность (расход):4.2 м³/часУправление
- Макс. рабочее давление:5 бар
- Макс. температура жидкости:30 °С
- Максимальный напор:50 м
- Материал корпуса:Нержавеющая сталь
- Материал рабочего колеса:Пластик
- Напряжение электропитания, В:220 - 240 ВВес и габариты товара
- Область применения:Универсальное оборудование
- Объем внутреннего бака:24 л
- Плавный пуск:Нет Монтажные
- Резьба присоединения насоса:1 (внутренняя) дюйм
- Страна производства:РОССИЯ Потребительские
- Цвет корпуса:Синий
- Ширина товара:52 см
- Ширина упаковки товара:53 см
Описание
Джамбо 70/50 Н-24 представляет собой насосную станцию — «насос-автомат» — с встроенным эжектором. Система автоматически включается и выключается по мере расходования воды потребителями, поддерживая необходимое давление в системе водоснабжения.
Конструкция
Насосная станция укомплектована поверхностным самовсасывающим электронасосом, горизонтальным гидроаккумулятором емкостью 24 литра, реле давления, манометром, соединительной арматурой и электрошнуром с вилкой.
Насос состоит из двух основных частей — насосной части и электродвигателя, которые крепятся на переходном фланце.
Корпус насоса выполнен из нержавеющей стали с закладными резьбовыми деталями из латуни, а рабочее колесо и проточный блок — из износостойких пластических материалов.
Алюминиевый переходной фланец со стороны насосной части отделен от контакта с водой пластмассовой крышкой.
Графито-керамические торцевые самовсасывающиеся уплотнения предотвращают возможность внешней утечки из насосной части.
Асинхронный короткозамкнутый электродвигатель включает в себя статор, подшипниковые щиты, короткозамкнутый ротор и коробку выводов.
Статор электродвигателя защищен термопротектором и охлаждается вентилятором.
Отличительные особенности
- автоматическое управление по давлению
- встроенный внутренний эжектор
- бесперебойное водоснабжение
- защита электродвигателя
- износостойкие материалы
- длительный срок службы
- современный дизайн
Преимущества
Насосная станция сочетает в себе практичность насосов, обладающих самовсасывающей способностью, с достоинствами центробежных насосов, что создает оптимальные условия всасывания на входе в насос и обеспечивает высокое давление на выходе. В результате снижаются требования к чистоте перекачиваемой воды и наличию в ней растворенных газов.
Монтаж
Все электромонтажные работы (установка розетки, подключение к питающей электросети, заземление и т.п.) должны выполняться специалистом в соответствии с правилами техники безопасности.
Процедура монтажа состоит из нескольких этапов. Сначала к входному отверстию присоединяется всасывающая труба с обратным клапаном, а к выходному отверстию — напорная магистраль. Затем корпус насоса и всасывающая магистраль заполняются водой, проверяется напряжение (220 В), после чего насос включается в электросеть.
Монтаж всасывающей магистрали требует непрерывного угла наклона от насоса к источнику водозабора (не менее 1° к горизонту).
! Недопустимо попадание воздуха во всасывающую магистраль.
Применение
Насос-автомат Джамбо 70/50 Н-24 используется в частных домах, загородных коттеджах, на дачах и в других жилых помещениях для бесперебойного водоснабжения с автоматическим поддержанием в системе необходимого давления.
Примечание
Эксплуатация насоса с системой автоматического управления по давлению без воды категорически запрещена!
Рекомендации
Насос следует беречь от прямого воздействия солнечных лучей и не размещать его вблизи нагревательных приборов.
Перед длительным периодом просто из насоса необходимо слить остатки воды, промыть чистой водой и высушить.
Периодически нужно проверять максимальный напор и расход энергии насоса для исключения аварийной ситуации.
Гарантия качества
Насосная станция Джамбо обладает высокой производительностью, неприхотливостью к чистоте перекачиваемой воды и устойчивостью к колебаниям напряжения в электросети, что подтверждает ее качественную и надежную эксплуатацию на протяжении всего длительного срока службы.
Эксплуатационные ограничения
- допустимая концентрация твердых частиц в перекачиваемой воде – 150 г/м3
- максимальное количество включений насоса – 20 раз в час
- максимальный размер твердых включений в перекачиваемой воде – 0,8 мм
- допустимый температурный диапазон перекачиваемой воды – от +1°С до +50°С
- максимальная глубина всасывания – 9 м
Расходно-напорные характеристики насоса
