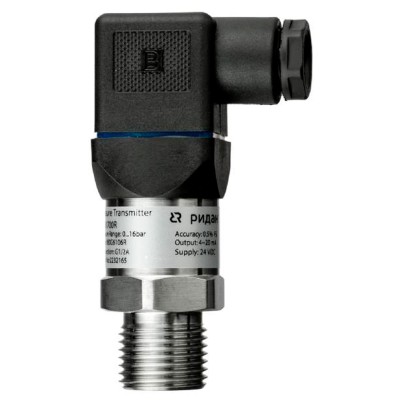

Преобразователь (датчик) давления РИДАН MBS1700R диап. изм. 0-40 бар, присоед. G 1/4, 060G6113R
- Производитель:
- Модель:1151378
- 0
- Бренд:РИДАН
- Вес товара (нетто):0.25 кг
- Вес товара с упаковкой (брутто):0.35 кг
- Высота товара:8.6 см
- Высота упаковки товара:10 см
- Гарантийный срок:12 мес
- Глубина товара:4.1 смВес и габариты упаковки
- Макс. рабочая температура:85 °СВес и габариты товара
- Материал корпуса:Нержавеющая сталь
- Мин. рабочая температура:-20 °С
- Срок службы:10 лет
- Страна производства:РОССИЯ Монтажные
- Ширина товара:3.6 см
- Ширина упаковки товара:5 см
Назначение изделия
Преобразователь (датчик) давления типа MBS, модификации MBS1700R (далее – MBS1700R)
предназначен для непрерывного преобразования значений избыточного давления жидких и
газообразных сред в унифицированный выходной сигнал. MBS1700R используются в системах
автоматического контроля, регулирования и управления технологическими процессами.
Не предназначены для применения в сфере государственного регулирования обеспечения
единства измерений.
Устройство изделия
Преобразователи давления измерительные состоят из первичного преобразователя и электронного
устройства. Среда под давлением подается в камеру первичного преобразователя и деформирует его
мембрану, что приводит к изменению электрического сопротивления расположенных на ней
тензорезисторов, включенных в электрическую цепь делителя напряжения, в результате чего
первичный преобразователь выдает сигнал напряжения. Электронное устройство преобразует
электрический сигнал в цифровой код значения измеряемого давления, который затем преобразуется в
унифицированный токовый выходной сигнал или сигнал по напряжению. Конструктивно MBS1700R
состоит из стального корпуса, в котором размещены модули электронного устройства. С одного торца
корпуса ввинчен штуцер с тензопреобразователем, на другом конце корпуса установлен герметичный
штекер.
