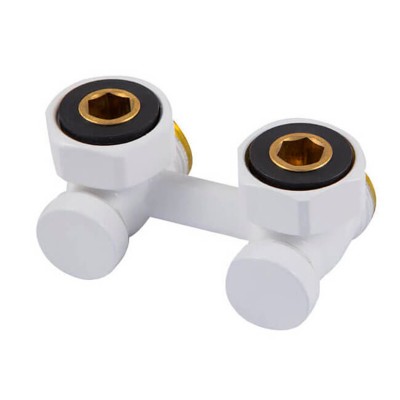

Узел нижнего подключения SCHLOSSER G 3/4 x 3/4 D-50 MM Standard 6007 угловой белый
- Производитель:
- Модель:1104606
- 0
- Артикул:600700023
- Бренд:SCHLOSSER
- Вес товара с упаковкой (брутто):0.35 кг
- Высота товара:5.4 см
- Высота упаковки товара:6 см
- Гарантийный срок:5 лет
- Глубина товара:5 смВес и габариты упаковки
- Макс. рабочая температура:50 °С
- Макс. рабочее давление:10 бар
- Максимальное рабочее давление:10 бар
- Материал:Латунь
- Материал корпуса:Латунь
- Резьба присоединения:3/4 дюймВес и габариты товара
- Срок службы:10 лет
- Страна производства:ПОЛЬША Потребительские
- Тип:Угловой Монтажные
- Тип подключения:Угловое
- Ширина товара:7 см
- Ширина упаковки товара:9 см
Узлы подключения серии 6007.. предназначены для подключения компактных радиаторов в 50 мм от установки центрального отопления. Узлы подключения дают возможность отсечь радиатор во время пользования или смены радиаторa без необходимости опорожнения радиатора от теплоносителя. Узлы подключения имеют тоже функцию предварительной настройки, для регуляции потока в установке центрального отопления. В связи с этим выполняет тоже функцию ругулирующего клапана и клапана обратного потока. Узлы подключения подключаются к пластиковым, медным и стальным трубам с помощью резьбовых соединений: 6025 00001, 6026 00001, 6026 00002.
Серия узлов подключения серии 6007 включает в себя:
6007 00003 Узел подключения Форма проходная G ѕ ѕ, D = 50mm, Евроконус
6007 00004 Узел подключения Форма угловая G ѕ ѕ, D = 50mm, Евроконус
6007 00005 Узел подключения с уплотнителем, Форма проходная G ѕ ѕ, D = 50mm
6007 00006 Узел подключения с уплотнителем, Форма угловая, G ѕ ѕ, D = 50mm
Технические данные:
Рабочая температура 120°C
Номинальное давление 1MPa
Теплоноситель вода
Пробное давление 1,5 MPa
Диапазон настройки Kv от 0,16 до 1,59
Uzel schlosserСоставляющие и способ действия узлов подключения
Корпус узла подключения
Грибок
Присоединение
Защитный колпачок
В латунный корпус „1” узла подключения встроены грибки ”2” с двойным уплотнением гарантирующим хорошую плотность в каждом положении грибка. Грибок имеет шестиугольное гнездо S-8 с помощью которого шестигранным ключом ткрываем или закрываем поток. Защитный колпачок „4” выполняет функцию защитного кожуха, а с фибровой уплотнительной прокладкой дополнительно защищает от возможного вытекания воды.
Предварительная настройка узла подкючения
Узлы подключения имеют функцию предварительной настройки. Реализацию предварительной настройки осуществляется отворачивая клапанную тарелку соответствующее количество оборотов. Таким образом получаем пропускную способность клапана согласно нижеуказанной диаграмме.
